电梯控制器

SD8080 IC 卡电梯管理系统是用于楼宇分层控制的多功能通道控制器， D8080 IC 卡电梯管理系统可用于满足物业管理公司或管理人员对楼宇内各种人员的进出更有效、更安全的管理需求。 所有进入楼层的持卡人，都_先经过 IC 卡电梯管理系统授权。进入楼层时，不同的人有不同的权限分配，每个进入的人经过授权可以进入指定的区域或楼层，并且可以根据时间表进行授权管理。如未经 IC 卡电梯管理系统授权，无法进入管理区域的楼层，并对重要楼层进行时间段控制。 SD8080 IC 卡电梯管理系统不管是脱机运行还是联机控制，都可记录大量的交易数据，使得楼层的所有人员进出记录都有据可寻。

SD8080 IC 卡电梯管理系统 可控制 16 层电梯，增加扩展控制板可控制 32 层电梯 , 支持 Wiegand 26Bit Wiegand 32Bit Wiegand40Bit 。



● 提供两个标准的读卡器接口

● 支持 Wiegand 26Bit Wiegand 32Bit Wiegand40Bit

● 支持 ABA （_轨道）

● 支持生物识别技术

● 支持指纹识别技术

● 支持水印磁卡

● 支持条码技术

● 控制器具有休眠、安全、常开等几种工程模式

● 支持 RS-485 组网功能，可独立脱机运行使用

● _多可管理 7500 个使用者，增加 RAM 存贮器，可扩展至 80000 持卡人

● 在非联网状态下可独立保存 4096 条记录，数据掉电保持时间_过 90 天

● 当重新联网时数据自动上传

输入 :

● 1 组外部紧急停止信号输入端子

● 1 组消防信号（有源 48V ）输入端子

● 2 组标准 RJ45 读卡器 输入端子

● 2 组控制器工作 电源输入端子 （+12V/5V）

输出 :

● 16 组无源干接点输出控制端子

● 1 组扩展板信号输出端子

动态电压保护 :

● 所有输入 / 输出均带电压动态保护

● 所有继电器输出带有瞬间过电压保护

网络通讯 :

● 1 个 RS485 网络通讯接口 , 可连接 127 个电梯控制器

● 网络总长可达 1200 米 , 通过长线驱动器可扩展距离

● 通讯速率 : 9600Baute

DIP 设置开关 :

● SW 1–7 位控制器地址码设置

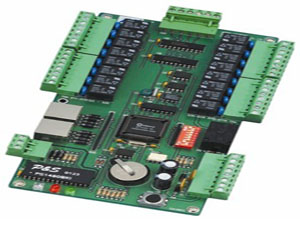

● SD8080 电梯控制板 外形尺寸

—————— 200mm × 105mm × 25mm

● SD8081 电梯控制板 外形尺寸

—————— 108mm × 105mm × 25mm

外箱尺寸

● —————— 320mm × 280mm × 75mm

外箱材料

● ——————钢板及喷塑

工作温度及湿度范围

● 温度 0 ℃～ 70 ℃

● 湿度 10 % ～ 90%

控制器电源要求

● 工作电压 : AC 12V/5V ± 5% 30W

● 工作电流 : _ 300mA

控制器内存贮器保存

● 5 年锂电池，保持控制器内的存贮器和时间设置

● 数据掉电保持时间_过 90 天

输出继电器触点

● 直流 DC ￡ 30V, 电流不大于 2A
